محل منبع	چین
نام تجاری	Shanghai Beyond
گواهی	ISO9001/CE/SGS
شماره مدل	BY-PL
مقدار حداقل تعداد سفارش	یک مجموعه / یک خط
قیمت	Negotiation
جزئیات بسته بندی	بسته بندی فیلم پلی اتیلن یا بسته بندی قاب فولاد کربنی یا بسته بندی مورد چوبی مطابق با نیاز مشتریان
زمان تحویل	50-100 روز کاری پس از دریافت پرداخت و تایید نقشه ها
قابلیت ارائه	50 ست در هر فصل

نام محصول	ماشین آلات فرآوری آناناس	عملکرد آبمیوه	50-75٪
ورودی میوه بریکس	10-20 بریکس (میوه تازه)	محصول نهایی بریکس	60 ~ 72 بریکس (برای غلیظ)
ولتاژ	380 ولت 50 هرتز / 110 ولت 60 هرتز / 415 ولت 50 هرتز	مصرف برق (کیلووات)	نوع صرفه جویی در انرژی، حدود 100-500 کیلووات
ضمانتنامه	12 ماه

نام برند:	فراتر از شانگهای
شماره مدل:	BY-MPL05
ظرفیت	5-50 تن در ساعت
ماده خام	آناناس تازه
محصول نهایی	آب تازه NFC، آب غلیظ، آب غلیظ، آبمیوه شفاف، آبمیوه کدر
عملکرد آبمیوه	50-75٪
ورودی میوه بریکس	10-20 بریکس (میوه تازه)
محصول نهایی بریکس	60 ~ 72 بریکس (برای غلیظ)
بسته برای محصول نهایی	کیسه بزرگ آسپتیک در درام / بطری شیشه ای / بطری PET، جعبه بالای شیروانی / کارتن آجری
گواهینامه:	ISO9001/CE/SGS
مواد اصلی برای ماشین آلات	SUS304 یا SUS316
محل مبدا:	چین
تاریخچه سازنده	بیش از 10 سال
ولتاژ	380 ولت 50 هرتز / 110 ولت 60 هرتز / 415 ولت 50 هرتز
مصرف برق (کیلووات)	نوع صرفه جویی در انرژی، حدود 100-500 کیلووات،
اپراتور مورد نیاز است	حدود 6-20 نفر
مصرف آب خنک کننده	حدود 80-300M³
مصرف بخار	حدود 300-5000 تن در ساعت،
فضای کارخانه مورد نیاز است	حدود 500-5000 متر مربع
ضمانتنامه	12 ماه پس از راه اندازی
خدمات پس از فروش	مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور

لیست تجهیزات برای خط راهپیمایی خمیر انبه تازه و آب آناناس 2T/H
1	آ	واحد میوه شویی
2	الف-1	ماشین لباسشویی حباب دار موج سواری	2T/H	SUS304، مخزن میوه شویی (2M1M1.2M)، پمپ دمنده آب، فن دمنده، آسانسور clapboard (5M0.8M4M) با دستگاه پاشش، سرعت آسانسور توسط مبدل فرکانس قابل تنظیم است.	1
3	الف-2	دستگاه مرتب سازی کمربند	2T/H	مواد اصلی برای تجهیزات فولاد ضد زنگ SUS304 است، مواد برای پشتیبان قاب فولاد مستطیلی فولاد ضد زنگ SUS304 است، اندازه دستگاه مرتب سازی غلتکی 4000 میلی متر * 1200 میلی متر (طول * عرض)، قدرت موتور 1.5 کیلو وات است، از جمله پلت فرم عملیات مرتب سازی میوه ها (SUS304 فولاد ضد زنگ )، اندازه 4000 میلی متر * 600 میلی متر است	1
4	الف-3	آسانسور تخته ای فولادی ضد زنگ	2T/H	مواد برای تخته چوبی فولاد ضد زنگ SUS304 است، مواد برای ساپورت قاب فولاد مستطیلی استیل SUS304 است، اندازه آسانسور 5000 میلی متر * 600 میلی متر (طول * عرض)، قدرت 2.2 کیلو وات، کنترل تبدیل فرکانس است.	1
6	ب	واحد خرد کردن و خمیرسازی
7	B-1	آناناس خرد کن	2T/H	ساخته شده از فولاد ضد زنگ SUS304، صفحه جانبی ضخامت 2 میلی متر، اندازه خارجی 1200×1000×1400 میلی متر، قدرت 7.5 کیلو وات	1
8	ب-2	انبه دستونر	2T/H	قاب SUS304، سرعت توسط مبدل، صفحه محرک لاستیکی، با برس قابل تنظیم است	1
9	B-3-1~2	نوار نقاله پیچ		مواد اصلی برای تجهیزات فولاد ضد زنگ SUS304 است، مواد برای پشتیبانی از قاب فولاد مستطیلی فولاد ضد زنگ SUS304 است، اندازه خارجی 4000 میلی متر × φ250 میلی متر است.	2
10	B-4-1~2	مخزن ذخیره بافر	V=500L	SUS304، تک لایه، دهانه بزرگ، پایین با خروجی فلنج مربعی، پایه های قابل تنظیم	2
11	B-5-1~2	پمپ پیچ	2T/H	درجه بهداشتی، فشار خروجی≤0.6MPa	2
12	ب-6	پیش گرمکن لوله ای	2T/H	SUS304، نوع لوله ای، گرمایش مستقیم بخار، دمای خروجی 85-90 ℃، دما به صورت دستی کنترل می شود	1

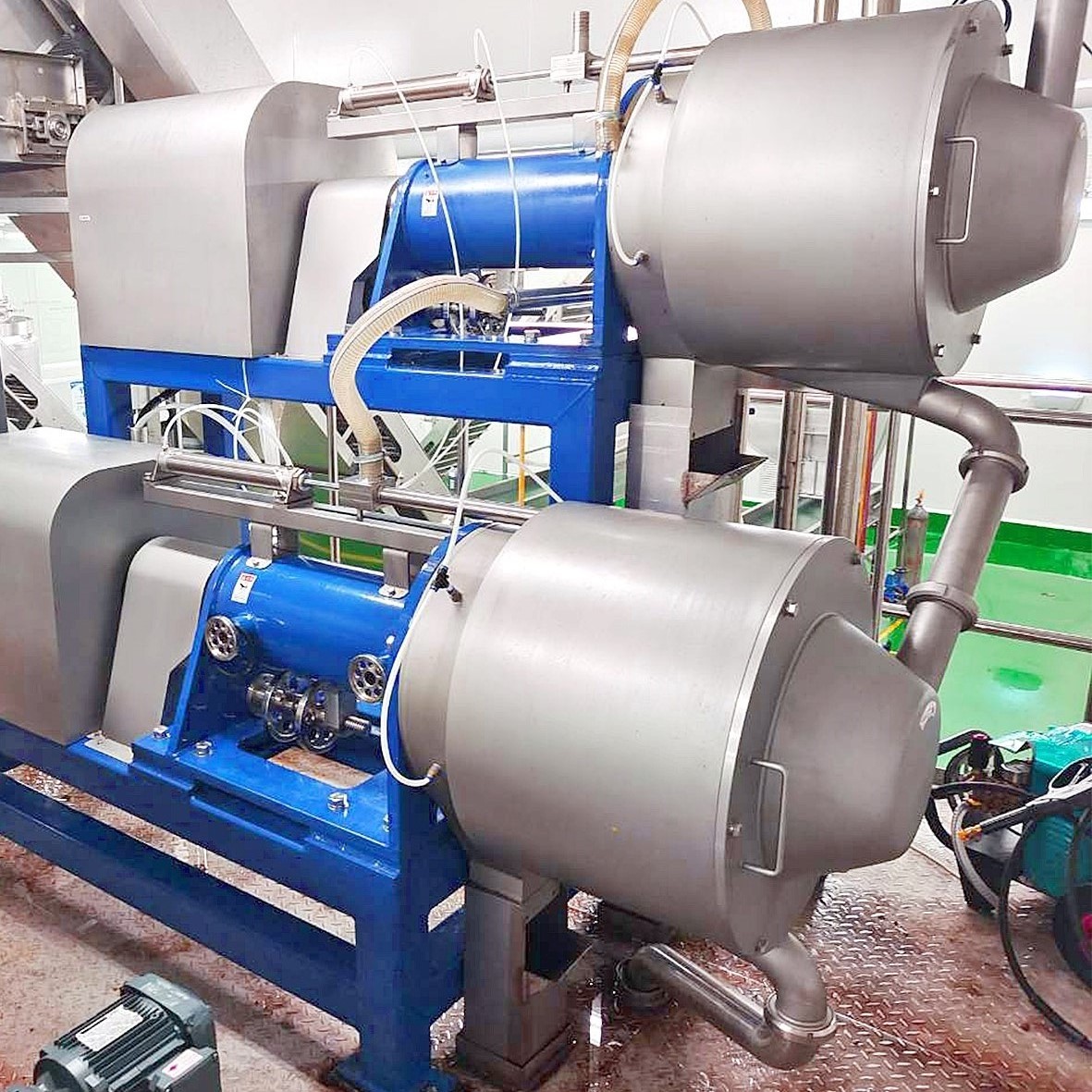

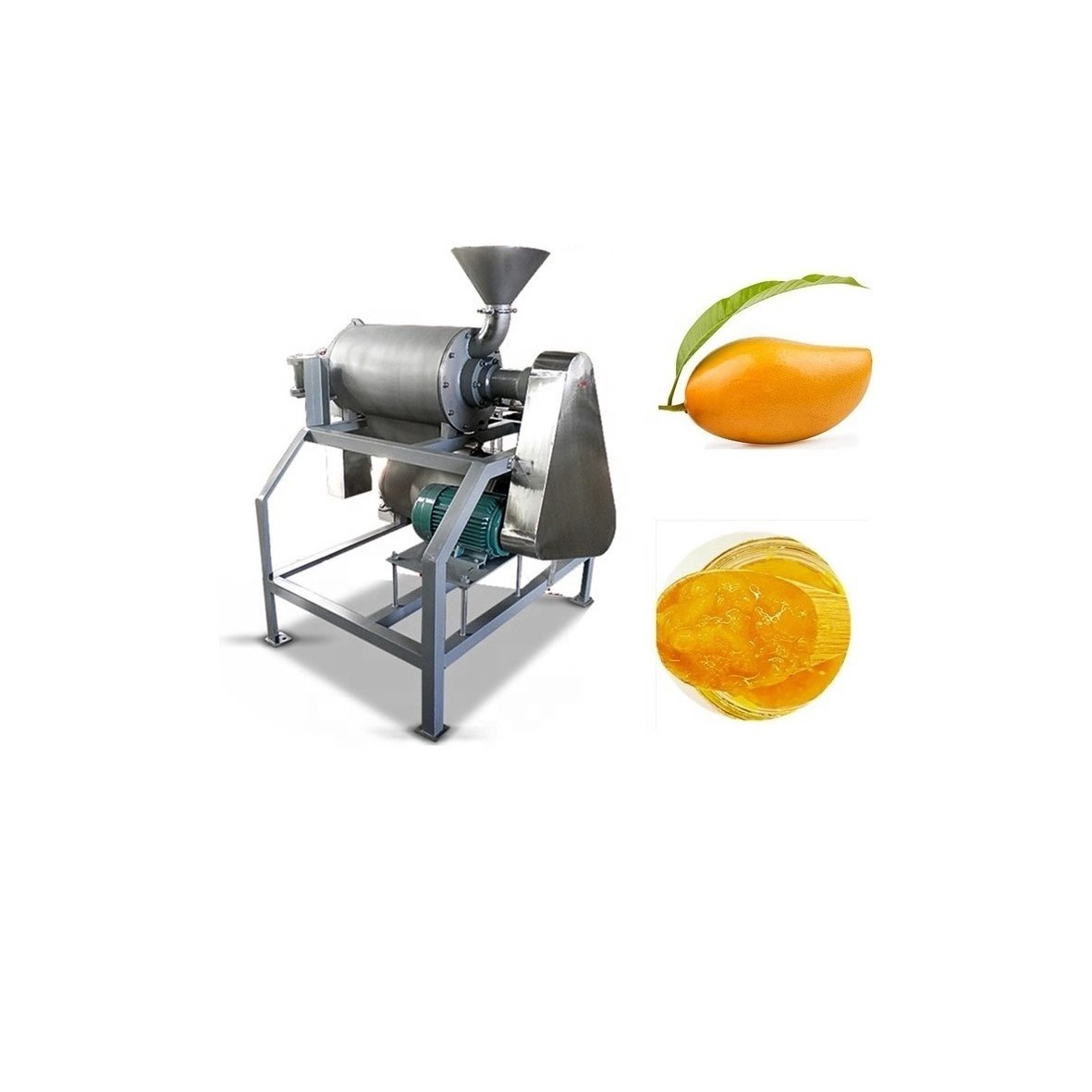

13	B-7	دو مرحله دستگاه خمیر کاغذ	2T/H	SUS304، خمیرگیری دو مرحله ای، سرعت چرخش مرحله اول 960 دور در دقیقه، قطر سوراخ صفحه نمایش 1.0 میلی متر، مرحله دوم 1200 دور در دقیقه، قطر سوراخ صفحه نمایش 0.6 میلی متر	1
14	B-8	فشار دهنده مارپیچ	2T/H	بخش اصلی تجهیزات از SUS304 استفاده می کند و سرعت ورود زباله قابل تنظیم است، کنترل فرکانس	1

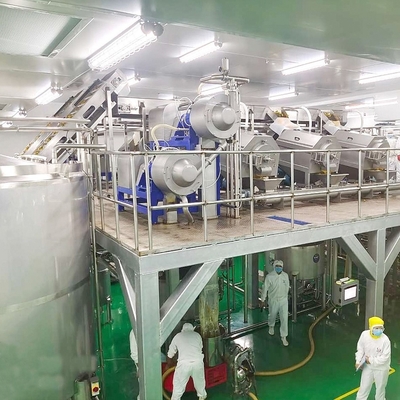

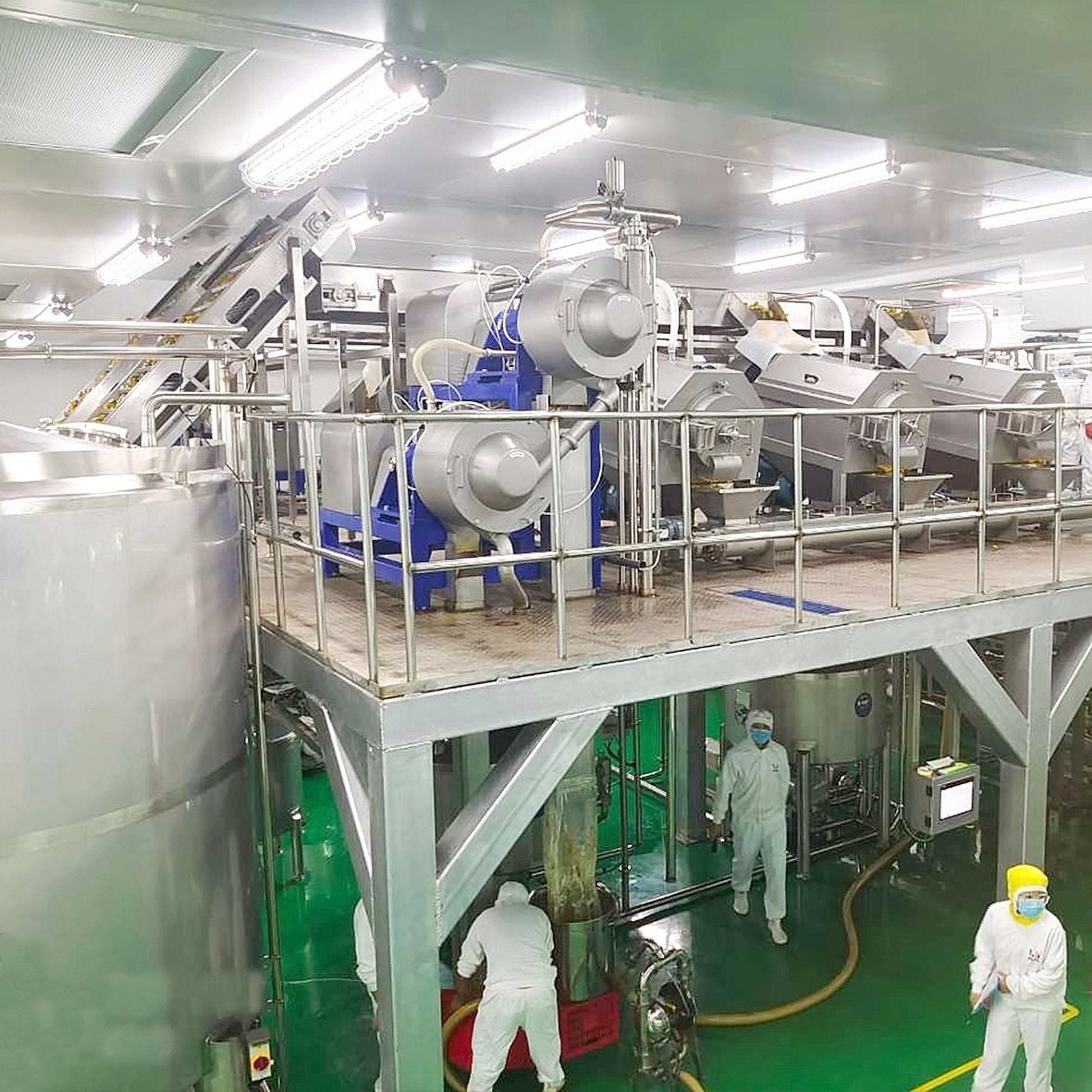

15	ب-9	خرد کردن و پلت فرم خمیرسازی		قاب فولاد کربنی، پوشش بیرونی با رنگ ضد خوردگی، صفحه بازرسی فولادی ضد زنگ، راه پله با نرده، تخلیه آب در مرکز	1
17	سی	واحد تغلیظ و ذخیره سازی
18	ج-1	موقت مخزن ذخیره	4000 لیتر	SUS304، دو لایه، در بالا با همزن عمودی خارج از مرکز، توپ اسپری CIP، پایه های قابل تنظیم، نردبان، دماسنج نمایش دیجیتال، کلاهک تنفسی	2
19	ج-2	پمپ پیچ	2T/H	درجه بهداشتی، فشار خروجی≤0.6MPa	1
20	C-3-1~2	پمپ سانتریفیوژ	10T/H	فولاد ضد زنگ SUS304، بالابر 24 متری، مهر و موم مکانیکی، موتور ABB	1
21	ج-4	اواپراتور با گردش اجباری تک اثر	Q=1T/H	SUS304، کنترل PLC تمام اتوماتیک، ظرفیت تبخیر 1T/H	1
22	ج-5	مخزن بافر	V=2000L	SUS304، تک لایه، در بالا با همزن عمودی خارج از مرکز، توپ اسپری CIP، پایه های قابل تنظیم، نردبان، دماسنج نمایش دیجیتال، کلاهک تنفسی	1
23	ج-6	پمپ پیچ	Q=2T/H	درجه غذا، فشار خروجی ≤0.6MPA	1
25	دی	واحد پرکن استریل کننده
26	D-1	دستگاه ضدعفونی کننده لوله در لوله	0.5T/H	کنترل تمام اتوماتیک Simens PLC، دمای استریل کردن 105 درجه سانتیگراد، 60 ثانیه، دمای خروجی مواد 30 درجه سانتیگراد، سیستم کنترل بخار Spirax Sarco بریتانیا، با واحد تمیز کردن CIP	1
27	D-2	واحد گاز زدایی	0.5T/H	کنترل خودکار، SUS304، با مخزن گاز زدایی، پمپ خلاء و پمپ مواد، سطح کنترل سنسور فشار دیفرانسیل Labom	1
28	D-3	هموژنایزر	0.5T/H	SUS304، حداکثر فشار 25 مگاپاسکال، با کابین استارت، کنترل تبدیل فرکانس	1
29	D-4	دستگاه پرکن کیسه بزرگ آسپتیک	0.5T/H	پرکننده کیسه بزرگ آسپتیک، 220 کیلوگرم، تک سر، کنترل خودکار، سیستم خود تکیه دهنده، با نوار نقاله نورد درام بدون موتور	1
31	E	واحد ترکیب
32	E-1	مخزن امولسیون	1500 لیتر	فولاد ضد زنگ SUS304، عایق PU 60 میلی متر، همزن با سرعت بالا 1400 دور در دقیقه، دماسنج صفحه نمایش دیجیتال، مقیاس داخلی، پوشش مخروطی، توپ تمیز کننده CIP، سنسور سطح بالا و پایین، قیف قند مخصوص	1
33	E-2	پمپ سانتریفیوژ	10T/H	فولاد ضد زنگ SUS304، بالابر 24 متری، مهر و موم مکانیکی، موتور ABB	1
34	E-3	فیلتر لوله دوقلو	10T/H	فولاد ضد زنگ SUS304، مش 200، توری فیلتر فولادی ضد زنگ، لوله دوقلو	1
35	E-4	پلت فرم انحلال		فولاد ضد زنگ SUS304، صفحه الگوی فولاد ضد زنگ، نرده و نردبان، زهکشی متمرکز، اندازه حدود 1200 * 1200 * 1200 میلی متر است	1
36	E-5-1~3	مخزن مخلوط کردن	6000 لیتر	فولاد ضد زنگ SUS304، تک لایه، همزن خارج از مرکز، 36 دور در دقیقه، منهول هوابند، دماسنج صفحه نمایش دیجیتال، توپ تمیز کننده CIP، پایه های قابل تنظیم، نازل اسیدپاش، شیر نمونه	3
37	E-6	پمپ سانتریفیوژ	10T/H	فولاد ضد زنگ SUS304، سر پمپ 36 بالابر، مهر و موم مکانیکی، موتور ABB	1
38	E-7	پمپ پیچ معکوس	5T/H	پمپ پیچ معکوس، با چرخ دستی پویا، قابل بلند شدن، سرعت بدون پله قابل تنظیم است، قسمت لمس شده با محصول فولاد ضد زنگ SU304L است	1
39	E-8	فیلتر بشکه دوقلو	10T/H	فولاد ضد زنگ SUS304، مش 40، توری فیلتر فولادی ضد زنگ، لوله های دوقلو	1
40	E-9	پلت فرم ترکیبی		SUS304، صفحه الگوی فولاد ضد زنگ، نرده، نردبان، زهکشی متمرکز، اندازه 4500 * 800 * 1800 میلی متر	1
42	اف	واحد استریل و پر کردن

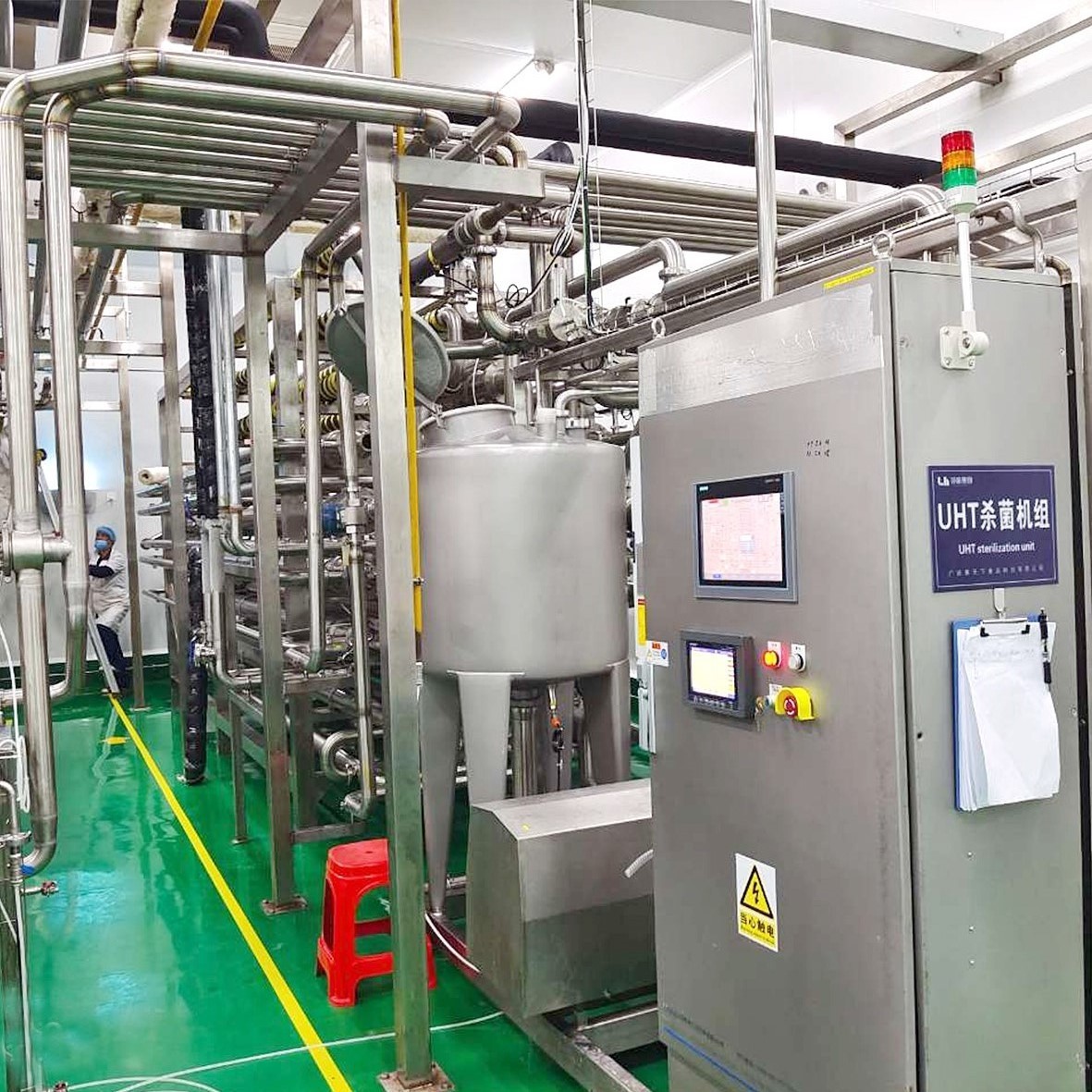

43	F-1	استریل کننده لوله ای	Q=6T/h	جنس: نوع لوله‌ای SUS 304، محدوده دمایی استریل‌سازی: 25 ~ 50 ℃ → 95 ℃ (30S) (استریلیزاسیون) → 88 ℃ (پر کردن داغ) تسکین فشار بخار سارکو و سیستم شیر تنظیم کننده، تله بخار، سنسور دمای جومو آلمان.تنظیم کننده آب برج Burkert آلمان، شیر پنوماتیک GEA/APV، ثبت دما بدون کاغذ، کنترل صفحه نمایش لمسی PLC زیمنس، با سیستم تمیز کردن خود CIP	1
44	F-2	گاز زدای خلاء	Q=6T/h	SUS304، مبدل فشار دیفرانسیل، پمپ خلاء نوع گردش آب، درجه خلاء کار - 0.08MPa، پمپ گریز از مرکز چند مرحله ای عمودی، کنترل تبدیل فرکانس	1
45	F-3	هموژنایزر	Q=6T/h	SUS304، حداکثر فشار 25 مگاپاسکال، با کابین استارت، کنترل تبدیل فرکانس	1

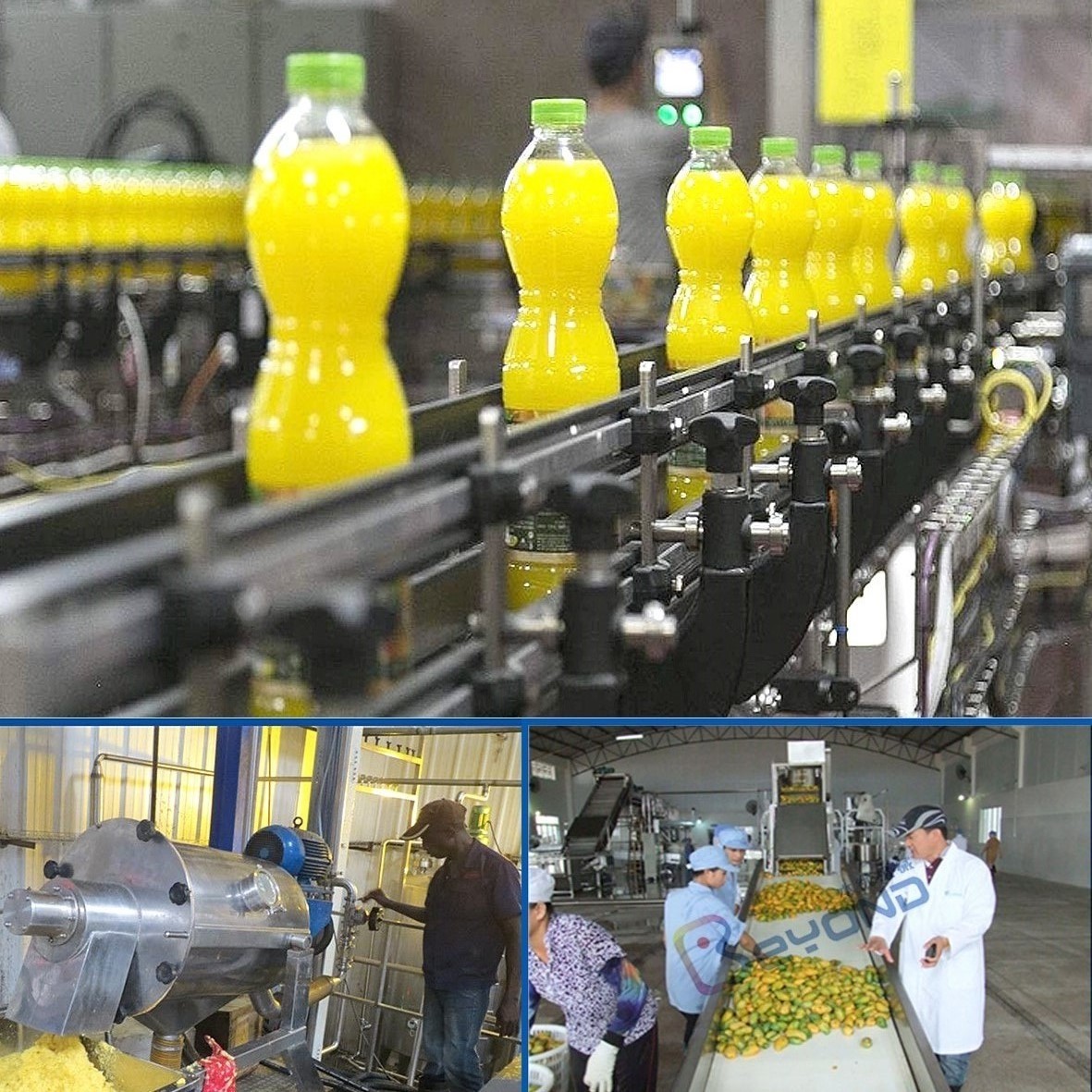

46	F-4	دستگاه پرکن بطری PET	Q=6T/h	500ml/b، 12000B/h، ضدعفونی کننده بطری شیب دار، تونل خنک کننده اسپری، زنجیر نقاله، با کد کننده تاریخ جوهر افشان، خشک کن، دستگاه برچسب زنی، دستگاه لیبلینگ شرینک، دستگاه بسته بندی فیلم شرینک، دستگاه بسته بندی کارتن و غیره	1
48	جی	واحد آب گرم
49	G-1	مخزن آب گرم	V=3000L	SUS304، حفظ حرارت PU 60 میلی متر، سر مخروطی 15 درجه بالا و پایین، منهول هوابند، دریچه تنفس، دماسنج صفحه نمایش دیجیتال، لوله سرریز، صفحه ضد گرداب، ورودی آب خالص، نازل برگشت آب گرم، نشانگر لوله شیشه ای، نوع شناور توپ سنسور سطح بالا، متوسط، پایین، شیر تخلیه پایین با میله کشش، پایه های قابل تنظیم، نردبان	1
50	G-2	پمپ سانتریفیوژ	Q=5T/h	SUS304 بالابر 36 متری آب بند مکانیکی	1
51	G-3	بخاری پالت	Q=5T/h	SUS304، گرمایش مستقیم بخار، فشار ثابت صفحه 8 کیلوگرم، 60-95 ℃	1
52	G-4	سیستم کنترل دما		شیر کاهنده سارکو K Spirax، سیستم تله، شیر توقف مارک معروف چینی، دستگاه بخار	1
54	اچ	واحد CIP
55	اچ	سیستم CIP	3*3000 لیتر	سه مخزن، تک گردش، CIP نیمه خودکار، مخزن عایق دو لایه، مواد مخزن فولاد ضد زنگ SUS304، مخزن اسید و قلیایی با همزن، سیستم هشدار سطح مایع بالا و پایین، کنترل خودکار دمای اسپیراکس سارکو، سنسور دمای JUMO، پمپ پیشرفت برند شانگهای YUAN 1 عدد ، 20T/H، بالابر پمپاژ 36M،300L مخزن اسید غلیظ و قلیایی که مواد آن SUS316L است، پمپ دیافراگمی پنوماتیک دو تکه را ایالات متحده وارد کرد.	1
56	آر	پمپ برگشت CIP	20T/H	SUS316L، بالابر 24 متر، آب بندی مکانیکی، موتور ABB	2
59	من	قسمت نصب
60	I-1	سیستم لوله کشی محصول		خط لوله CIP، خط لوله پردازش و خط لوله فاضلاب کلیه تجهیزات از Beyond و همچنین کلیه شیرها، مترها، استاندارد ISO (Φ63، Φ51، Φ38 و غیره)، استاندارد نخ گرد SMS	1
61	I-2	سیستم لوله کشی برق		از جمله خط لوله بخار تجهیزات (لوله فولاد کربن)، خط لوله آب یخ (لوله گالوانیزه داغ)، آب لوله کشی (گالوانیزه گرم ) و خط لوله هوای فشرده (لوله فولاد کربنی) و همچنین دریچه ها، مترهای مورد نیاز، بدون احتساب عایق لوله ها، خریدار لوله اصلی را به موقعیت مورد نیاز متصل می کند.	1
62	I-3	کابینت توزیع برق		شامل تمام کابینت های کنترل قدرت تجهیزات فراتر از تجهیزات و کابینت های کنترل سایت در کارگاه اصلی، ساخته شده از فولاد ضد زنگ SUS304	1
63	I-4	سیستم توزیع برق		کلیه کابل های مورد نیاز و قطعات الکتریکی مربوط به نصب (کابل، پشتیبانی، لوله انعطاف پذیر و غیره) تجهیزات Beyond	1
64	I-5	هزینه نصب و راه اندازی		نصب و راه اندازی بر روی تجهیزات از شرکت فروشنده (Beyond)، ابزار نصب (دستگاه جوش، دستگاه برش، دستگاه تخت و غیره) و مواد مصرفی نصب (میله های جوش فولاد ضد زنگ، میله های جوش کربن، برق، آرگون و غیره) توسط مشتری ارائه می شود.	1
