محل منبع	چین
نام تجاری	Shanghai Beyond
گواهی	ISO9001/CE/SGS
شماره مدل	BY-MPL
مقدار حداقل تعداد سفارش	یک مجموعه / یک خط
قیمت	Negotiation
جزئیات بسته بندی	بسته بندی فیلم پلی اتیلن، یا بسته بندی قاب فولاد کربنی، یا بسته بندی جعبه چوبی مطابق با نیاز مشتریان
زمان تحویل	50-100 روز کاری پس از دریافت پرداخت و تایید نقشه ها
قابلیت ارائه	50 ست در هر فصل

نام محصول	هزینه کارخانه پالپ انبه	نوع خط پردازش	پروژه کلید در دست کامل
عملکرد آبمیوه	50-75٪	ورودی میوه بریکس	10-20 بریکس (میوه تازه)
محصول نهایی بریکس	60 ~ 72 بریکس (برای غلیظ)	ولتاژ	380 ولت 50 هرتز / 110 ولت 60 هرتز / 415 ولت 50 هرتز
اپراتور مورد نیاز است	حدود 6-20 نفر

نام برند:	فراتر از شانگهای
شماره مدل:	BY-MPL05
ظرفیت	5-50 تن در ساعت
ماده خام	انبه / آناناس تازه
محصول نهایی	آب تازه NFC، آب غلیظ، آب غلیظ، آبمیوه شفاف، آبمیوه کدر
عملکرد آبمیوه	50-75٪
ورودی میوه بریکس	10-20 بریکس (میوه تازه)
محصول نهایی بریکس	60 ~ 72 بریکس (برای غلیظ)
بسته برای محصول نهایی	کیسه بزرگ آسپتیک در درام / بطری شیشه ای / بطری PET، جعبه بالای شیروانی / کارتن آجری
گواهینامه:	ISO9001/CE/SGS
مواد اصلی برای ماشین آلات	SUS304 یا SUS316
محل مبدا:	چین
تاریخچه سازنده	بیش از 10 سال
ولتاژ	380 ولت 50 هرتز / 110 ولت 60 هرتز / 415 ولت 50 هرتز
مصرف برق (کیلووات)	نوع صرفه جویی در انرژی، حدود 100-500 کیلووات،
اپراتور مورد نیاز است	حدود 6-20 نفر
مصرف آب خنک کننده	حدود 80-300M³
مصرف بخار	حدود 300-5000 تن در ساعت،
فضای کارخانه مورد نیاز است	حدود 500-5000 متر مربع
ضمانتنامه	12 ماه پس از راه اندازی
خدمات پس از فروش	مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور

خیر	اطلاعات پروژه	محل	تذکر دهید
1	5T/H آناناس خرد کردن	کنیا	دستگاه سنگ شکن
2	خط فرآوری آب آناناس 2T/H	سری لانکا	پروژه پیش فرآوری میوه تازه
3	نوشیدنی 6t/H خط تولید	لیائونینگ هولودائو	پروژه کلید در دست
4	خط تولید نوشیدنی پکتین 3t/H	شاندونگ یانتای	پروژه کلید در دست
5	خط تولید پیش فرآیند نوشیدنی استخراج 24000 PET PET	چونگ کینگ شیوشان	پروژه کلید در دست
6	نوشیدنی 12 تن در ساعت خط تولید	هنان سانمنشیا	پروژه کلید در دست
7	خط تولید نوشیدنی آلوئه 5 تن بر ساعت	ژجیانگ جیاکسینگ	پروژه کلید در دست
8	ماشین آلات فرآوری میوه	فرانسه	ماشین آلات فرآوری میوه

جریان NO	نام	مدل	مشخصات	تعداد (تنظیم)
واحد پردازش انبه تازه
الف-1	آسانسور تخته ای	5 تن در ساعت	قاب SUS304، تخته فولادی ضد زنگ، توسط کنترل کننده فرکانس 20 ~ 100 RPM، زنجیره نقاله از مواد ضد عفونی کننده ساخته شده است	1

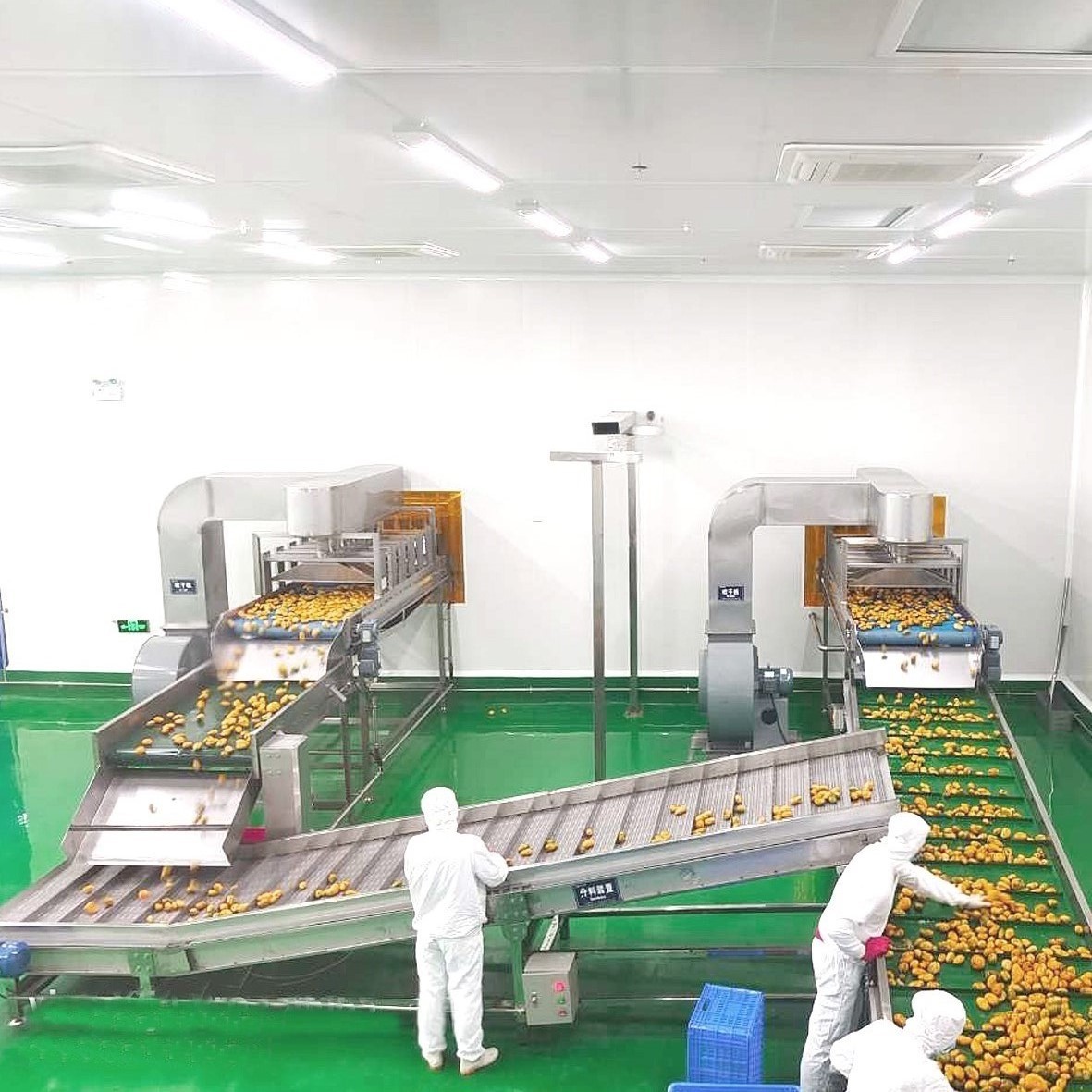

الف-2	دستگاه واشر و سورت دمنده	5 تن در ساعت	پمپ گریز از مرکز فولاد ضد زنگ ;پمپ اکسیژن؛سرعت قابل تنظیم است، اندازه آسانسور و غلتک مرتب سازی φ51 است، میز مرتب سازی با نرده محافظ، پلت فرم از فولاد ضد لغزش صفحات شطرنجی ساخته شده است.	1
الف-3	برس واشر	5 تن در ساعت	مواد SUS304 است، اندازه دستگاه 4000 × 2000 × 1400 میلی متر، مبدل وارداتی، با فشار دهنده میوه دستی، در پایین با دستگاه اسپری برای پاشش آب لوله کشی است.	1
الف-4	آسانسور تخته ای	5 تن در ساعت	موتور دستگاه 3 کیلووات است، با گیربکس، سرعت 20 ~ 100 RPM قابل تنظیم، تخته فولادی ضد زنگ، 4500 × 1100 میلی متر است	1
	جمع فرعی:
B واحد خمیر انبه

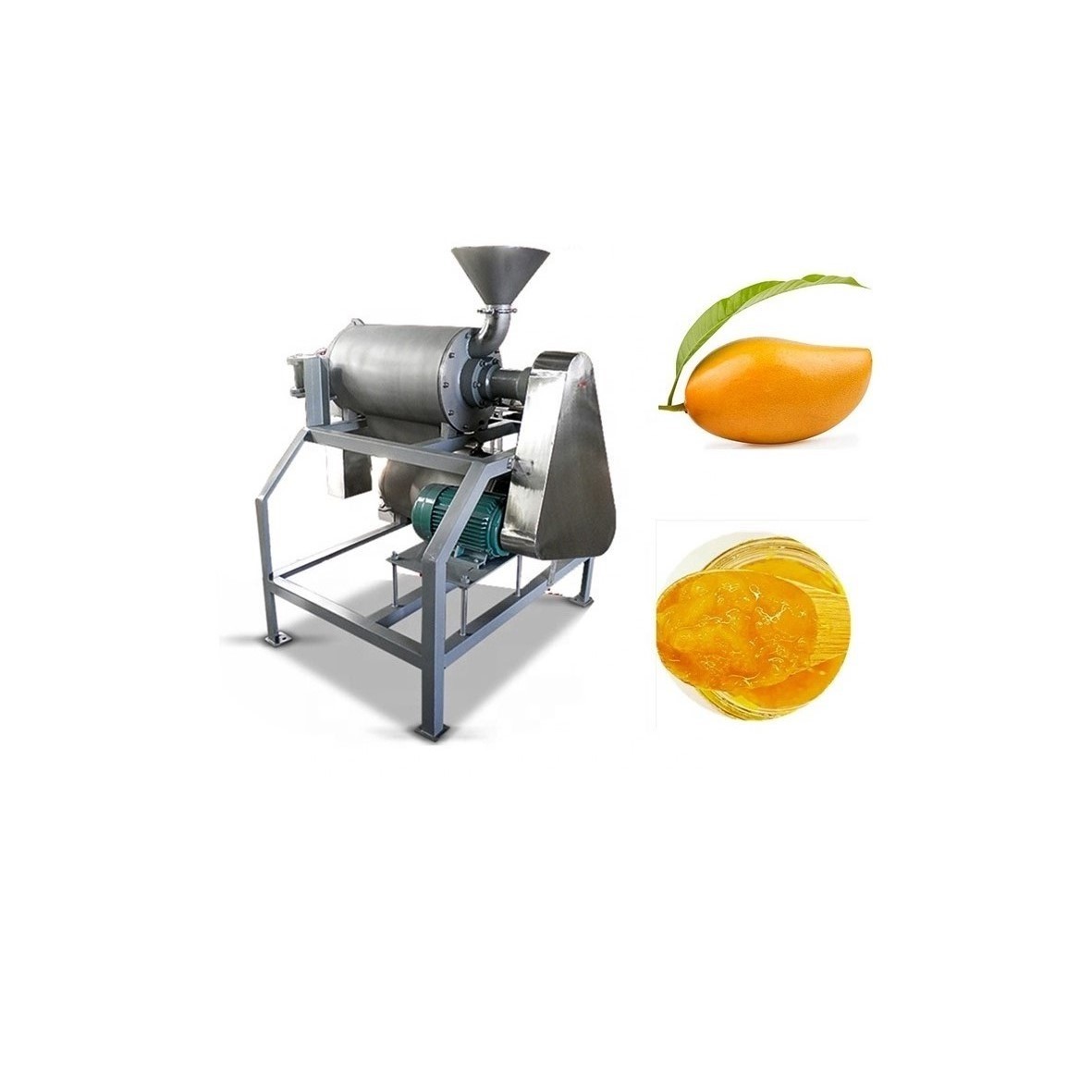

B-1	ترکیب پالپر و دستونر	5T/H	فریم SUS304، سرعت توسط مبدل قابل تنظیم است	1
ب-2	نوار نقاله پیچ برای هسته میوه		ساخته شده از فولاد ضد زنگ SUS304، قطر پیچ 300 میلی متر، شکل U است	3
ب-3	مخزن ذخیره موقت	1000 لیتر	SUS304، تک لایه، گیره پنجره نوری نصب شده در بالا، توپ پاشش CIP، در پایین با خروجی متصل به فلنج، با پروب سطح بالا/پایین، 4 پایه قابل تنظیم	1
ب-4	پمپ پیچ	10T/H	سرعت را به صورت دستی تنظیم کنید، فشار در خروجی 0.6 مگاپیکسل است	2
B-5	بخاری لوله ای	5T/H	درجه بهداشتی مواد غذاییگرمایش لوله ای، با سیستم شیر کاهنده بخار وارداتی، دما به صورت دستی کنترل می شود، با دماسنج در خروجی	1
ب-6	تصفیه کننده نوع اسکراپر	3T/H	SUS304، سوراخ خالص فولادی ضد زنگ، کنترل سرعت فرکانس متغیر، با فشار خروجی قابل تنظیم	1
B-7	مخزن ذخیره بافر	1000 لیتر	جنس فولاد ضد زنگ SUS304، تک لایه، شکل گرد، نیمه باز، خروجی در پایین با اتصال فلنج، پروب سطح بالا/پایین، ورودی آب خالص است.	1
B-8	پلت فرم برای دستونر، خمیر و سنگ شکن		پشتیبان فولادی ملایم، روی سطح با صفحه شطرنجی استیل ضد زنگ، ابعاد 5000mm×2500mm، زهکشی آب در مرکز	1
ب-9	پلت فرم برای pulper		پشتیبان فولادی ملایم، روی سطح با صفحه شطرنجی استیل ضد زنگ، ابعاد 3500mm×2500mm، زهکشی آب در مرکز	1
B-10	سنگ شکن		SUS304، از نوع دندانه دار، با موتورهای ABB، با سندبلاست در ظاهر	1
ب-11	آبدار پرس کمربند	5T/H	کیسه توری بهداشتی SUS 304 تمام اتوماتیک	1

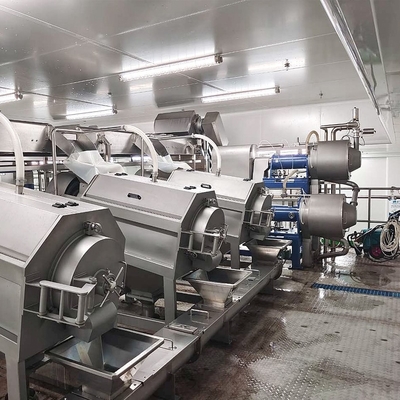

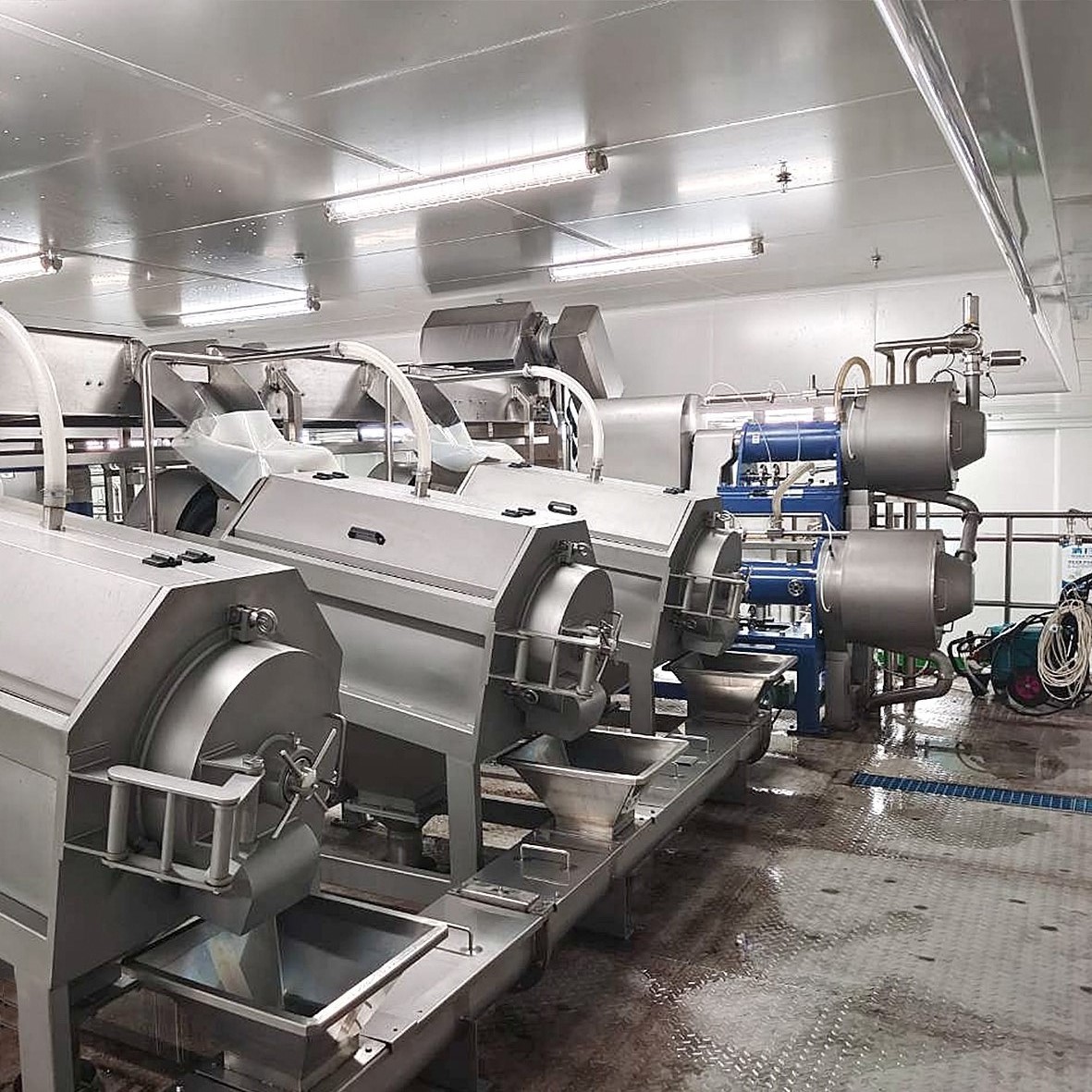

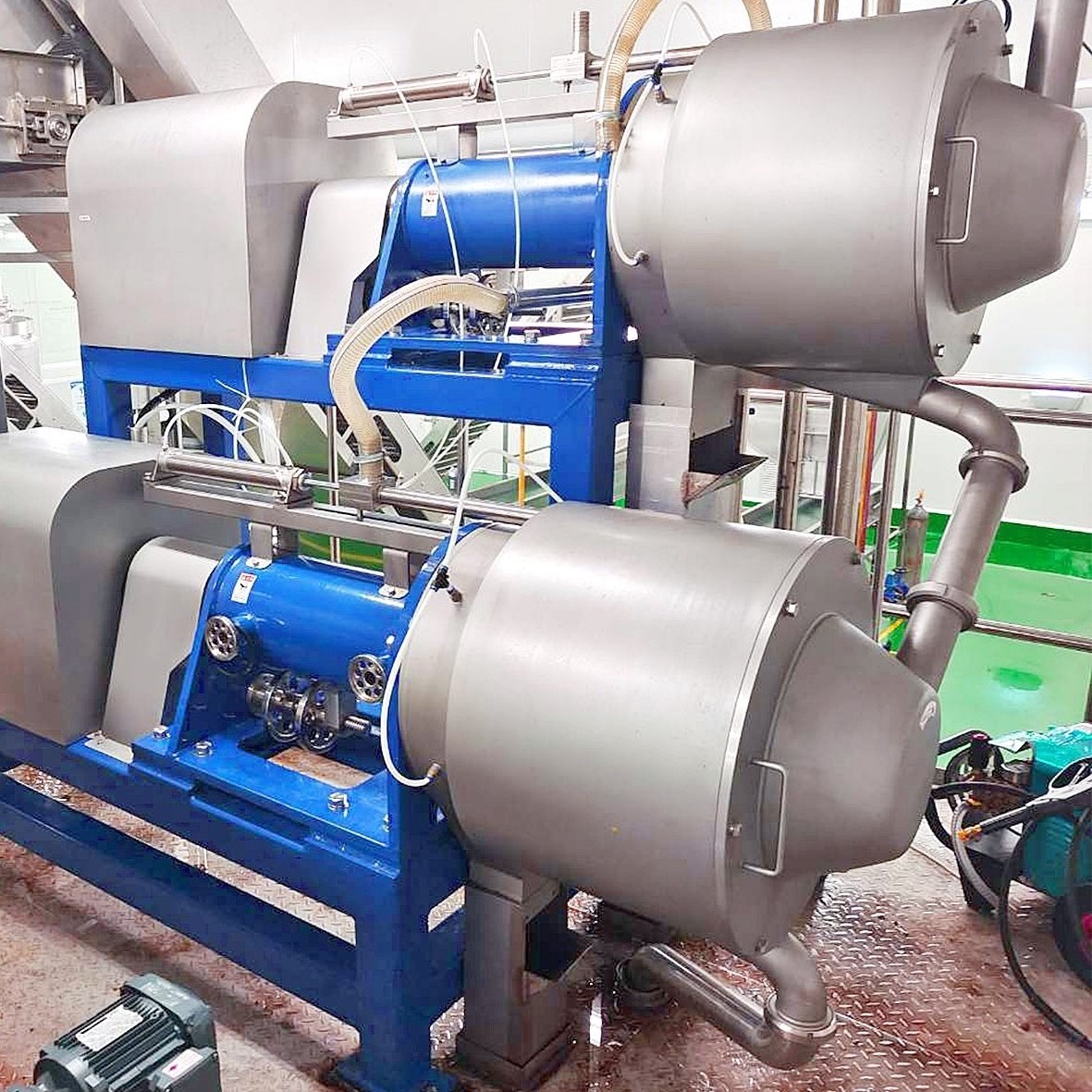

ب-12	پالپر دو مرحله ای	5T/H	SUS304، مش اول 0.8 میلی متر، مش ثانویه 0.4 میلی متر، قدرت 18.5 کیلو وات SUS 304، مرحله اول مش 0.8 میلی متر، مرحله دوم مش 0.4 میلی متر، قدرت 18.5 کیلو وات	1
	جمع فرعی:
C اواپراتور و واحد تغلیظ
ج-1	بمخزن ذخیره سازی Uffer	3000 لیتر	جنس فولاد ضد زنگ SUS304، با عایق PU، مخروط بالا، خروجی در پایین با فلنج متصل، منهول مهر و موم شده، نردبان، پروب سطح بالا/پایین، شیر نمونه، همزن ایستاده نصب شده در بالا، صفحه ضد گرداب در پایین، دماسنج نشانگر دیجیتال، توپ اسپری CIP، پایه های قابل تنظیم	2
ج-2	پمپ سانتریفیوژ	10T/H	درجه مواد غذایی بهداشتی، مهر و موم مکانیکی، موتور ABB، سر پمپ 36 متر است	1
ج-3	اواپراتور مدار اجباری دو اثر	1.5-2T/H	مواد SUS304، کنترل PLC تمام اتوماتیک، سیستم دریچه کاهش و تنظیم بخار وارداتی بریتانیا، سنسور دمای وارداتی، کنترل کننده فشار دیفرانسیل، استفاده از آب برج برای خنک کردن	1
ج-4	مخزن ذخیره سازی دسته ای	5000 لیتر	جنس فولاد ضد زنگ SUS304، تک لایه، دماسنج نمایش دیجیتال، شیر نمونه، منهول هوابند، نردبان، سنسور سطح بالا/پایین، همزن از نوع ایستاده، صفحه ضد گرداب، توپ تمیزکننده CIP، ساپورت های قابل تنظیم است.	2
ج-5	پمپ دوار	3~5T/H	از لاستیک درجه مواد غذایی به عنوان واشر استفاده کنید، داخل آن جلا داده شده است، فرکانس کنترل می شود	1
	جمع فرعی:
D استریلیزاسیون و سیستم پر کردن

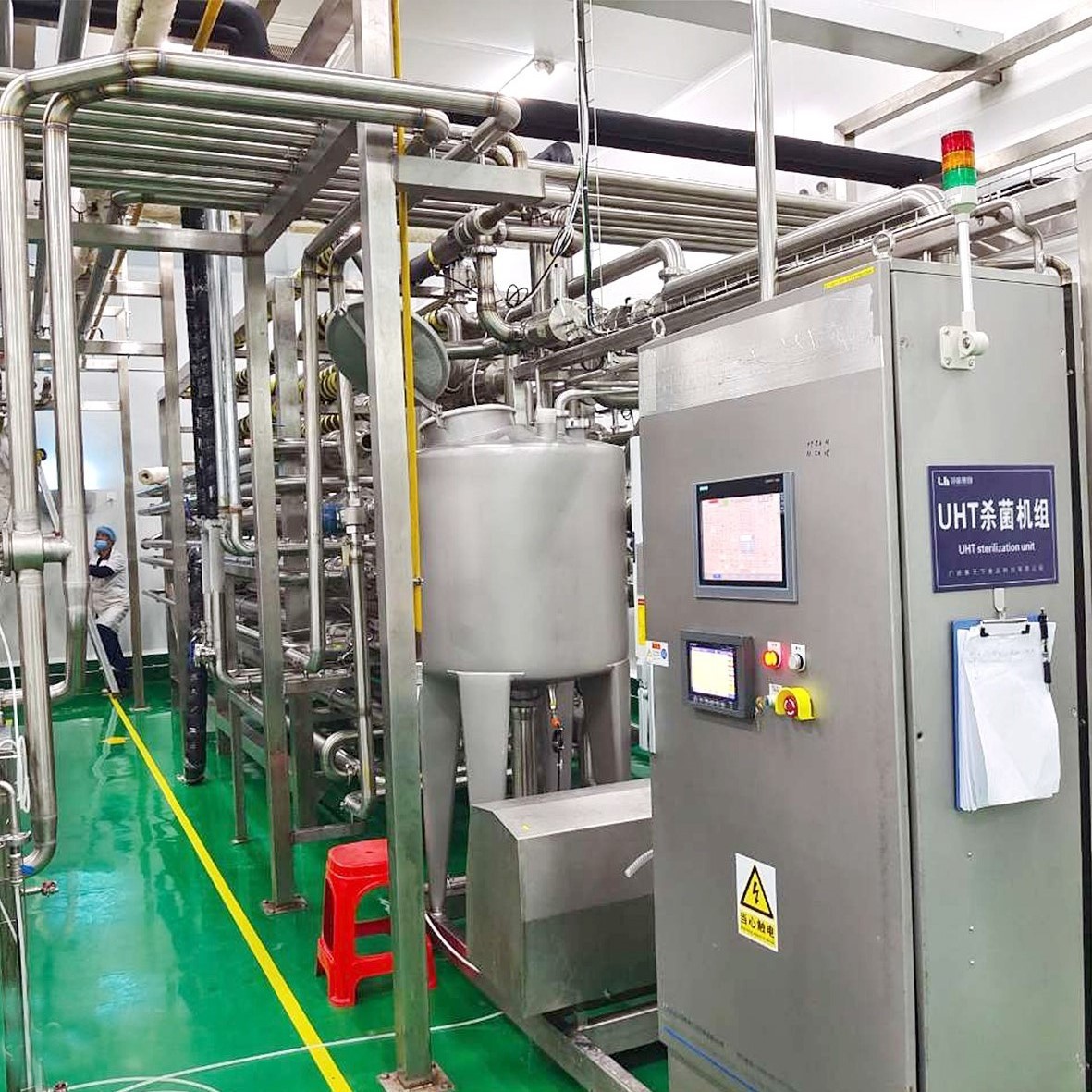

D-1	دستگاه ضدعفونی کننده لوله در لوله	1.5-2T/H	فولاد ضد زنگ SUS304، نوع لوله در لوله، PLC تمام اتوماتیک کنترل شده، خنک کننده با آب برج، سیستم کاهش و تنظیم بخار sprirax sarco وارداتی بریتانیا، دمای استریلیزاسیون 110 درجه سانتیگراد، 60 درجه سانتیگراد است.	1
D-2	هواگیر	1.5-2T/H	تمام اتوماتیک، کار با دستگاه ضدعفونی کننده لوله در لوله	1
D-2	پرکننده آسپتیک	1.5-2T/H	استریل شده توسط بخار، کنترل خودکار، تک سر پرکننده	1
	جمع فرعی
سیستم E CIP
E-1	سیستم cip نیمه خودکار	2T×3	لایه خارجی مخزن ذخیره مایع CIP از فولاد ضد زنگ SUS304، داخلی SUS316L، حجم مخازن اسید / قلیایی CIP 2000 لیتر، با لوله های سیم پیچ در داخل مخازن برای گرم کردن بخار مایع CIP، دما به صورت خودکار کنترل می شود، یک مدار تمیز کننده، اسید ایالات متحده سیستم افزودن قلیایی / با ترولی کوچک برای بشکه ذخیره کنسانتره اسید / قلیایی، یک پمپ گریز از مرکز (20T/h، سر پمپ 36 متر)	1
آر	پمپ برگشت CIP	20T/H	درجه بهداشتی مواد غذایی، خود پرایمینگ، مهر و موم مکانیکی	2
	جمع فرعی:
قیمت کل تجهیزات
نصب پروژه G و موارد دیگر
G-1	سیستم لوله کشی محصول (استاندارد ملی)		شامل لوله های CIP، سیستم لوله کشی محصول، شیرآلات، متر در کارگاه اصلی، استاندارد پیام کوتاه، شامل مواد نصب برای سیستم CIP	1
G-2	سیستم غیر محصولی (استاندارد ملی)		شامل تمام لوله کشی بخار، لوله کشی آب سرد، لوله کشی آب و هوای فشرده، بدون عایق برای لوله ها	1
G-3	کابینت برقی (استاندارد ملی)		شامل تمام جعبه های کنترل الکتریکی در کارگاه اصلی و همچنین گنجه های موجود در سایت محلی (ساخته شده از فولاد ضد زنگ) شامل جعبه کنترل برقی برای سیستم CIP	1
G-4	سیستم توزیع برق (استاندارد ملی)		شامل کابل برق و پل ها، کابل ها و سیستم کنترل، طراحی یک جعبه کنترل اصلی در مرکز، با جعبه کنترل جداگانه در نقطه دقیق برای کنترل دقیق قسمت پردازش، آماده سازی دکمه رزرو شده برای استفاده بیشتر در آینده	1
G-5	حمل و نقل داخلی		ارسال به بندر شانگهای	1

دستگاه فرآوری انبه کارخانه تولید آب انبه هزینه کارخانه پالپ انبه
